常见问题

Q1 LPG气化炉的主要热源有哪些?

主要有如下3种热源:

1.电

  用电加热器烧开温水。

2.蒸汽※

  用蒸汽加热器烧开温水。

3.热水※

  用温水锅炉等烧开温水,通过温水泵将温水循环到蒸发器。

※电热式以外的气化炉为特殊品,请随时联络我们。


Q2 气化炉如何选型?

请用下述公式算出所需气化炉的气化量(kg/h)。

Q×C

V = ——

          14

  V :气化炉的气化能力 (kg/h)

  Q :最大燃气使用量 (kW)

  C :安全系数 = 1.2※

※请按照最大燃气消费量(kW)的1.2倍以上来选定气化炉的气化能力(kg/h)。


Q3 LPG介质以外的气化炉是否生产?

神乐生产氨气等LPG介质以外的产品。

LPG介质以外的气化炉为特殊品,请随时联络我们。


Q4 气化炉控制盘能否安装在室外?

控制盘是室内专用的,请勿安装在室外。如果只能安装在室外,请将其放在室外专用箱子内。

Q5 如何理解电加热器的「耐压防爆配线施工」?

 为了让电线管路达到特殊效果,即使发生爆炸也不影响到周围而进行的电气施工。

※具体操作请参照各气化炉的操作说明书。或请咨询有经验的电气工程公司。


Q6 如何理解电气控制盘的「本质安全型防爆配线施工」?

 为了避免成为导致爆炸的火源,以限制热效应能量为目的而进行的电气施工。

※具体操作请参照各气化炉的操作说明书。或请咨询有经验的电气工程公司。


Q7 气化炉如何进行接地施工?

 为防止磁场而产生电火花或高温而产生火源,请务必进行接地施工。接地阻抗值在100Ω以内,接地连接线请使用保护管进行保护,以免受到外伤。

※具体操作请参照各气化炉的操作说明书,或请咨询有经验的电气工程公司。


Q8 气化炉加水时有哪些注意事项?
  1. 请使用软水。

    如果使用自来水、地下水和工业用水,会加快热交换器的腐蚀,请勿使用。

  2. 为了放心地使用热媒(温水),请选用以下任意一个方法进行水质管理。

    (1)更换热媒(温水)。

        请每年更换热媒(温水),并且按规定量投入防锈剂。

    (2)进行水质检查。

  3.     根据每年的热媒(温水)水质检查和分解检查(以3年为周期)更换热媒(温水),并且按规定量投入防锈剂。


Q9浮控阀是什么?(AX3.AX5.CX)

浮控阀是神乐独创的防止LPG液体流出的阀门。由于停电等原因导致水温下降而造成LPG液体流进气化室内时,浮控阀上升,关闭气体出口。

Q10如何向外部连接异常警报?(AX3.AX5)
 异常输出端子安装在控制盘内的外部输出回路上。请根据异常情况从端子处连接。
·可输出异常停止警报/切换阀运行工作告知两种信号。
※具体操作请参照说明书。


Q11如何确定电源保护开关的容量?(AX3.AX5)

AX3请参照下图。


AX5请参照下图。


Q12如何确定电缆尺寸和规格?(AX3.AX5)

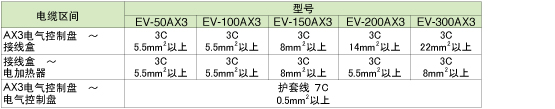

AX3请参照下图。

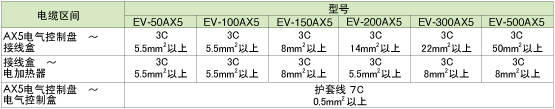

AX5请参照下图。


Q13 如何确定电加热器功率和额定电流·电压以及电加热器部的引入电缆尺寸?(AX3.AX5)

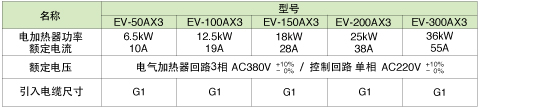

AX3请参照以下图。


※特殊电压的情况下,请参照说明书确认详细内容。

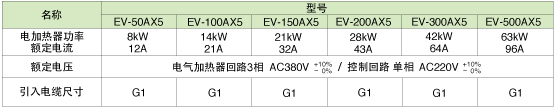

AX5请参照以下图。


※特殊电压的情况下,请参照说明书确认详细内容。


Q14加水方法和注意事项有哪些?(AX3.AX5)
 1.加水方法

①拧下温水槽上部的「加水接头」。

②根据型号投入规定量的防锈剂(我司指定品),加入软水。加水至水位计的供水上限(蓝色),水位计安装在温水槽上部。

③安装在寒冷地区(有可能会结冰的区域),请根据室外气温投入相应量的防冻液(我司指定品)。

④加完水之后,请给加水接头缠上生料带后安装。如不缠生料带,有可能加快水的消耗。

2.注意事项

①请使用软水,请勿使用自来水、地下水和工业用水。

②气化炉运行时,机器本身温度比较高,请注意防止烫伤。

※具体操作请参照说明书。


Q15温水槽的水容量以及防锈剂·防冻液的投入量是多少?(AX3.AX5)

AX3

1、防锈剂(我司指定品)


2、防冻液(我司指定品)



AX5

1、防锈剂(我司指定品)


2、防冻液(我司指定品)


Q16试运行时,为何控制盘电源开关一打开就显示异常?(AX3.AX5)
 可能是气化炉的温度控制箱和控制盘之间的本安回路配线有错误。请再次确认配线。
※确认时,请对照说明书的电气回路图进行确认。


Q17 控制盘的浮控阀灯闪烁,其原因是什么?(AX3.AX5)
 即使温水温度上升到了一定的温度,如果不进行浮控阀的复位操作的话,也不能供气。温水温度上升到能够复位操作的温度时,浮控阀灯开始闪烁,告知可以进行复位操作。复位操作完成后,闪烁变成常亮。
※具体操作请参照说明书。


Q18 电气控制盘出现2号异常显示···(AX3.AX5)

1.2号显示表示水位低下提醒,请按下警报停止开关停止警报。

2.通过气化炉本体的加水口进行加软水,直到水位计的水位达到指定位置,2号显示自动熄灭。


Q19 电气控制盘出现3号异常显示,气化炉停止运行···(AX3.AX5)
3号显示表示在运行中温水温度降低,浮控阀关闭,气化炉也停止运行。其原因有多种,因此请查看说明书进行确认。
※具体操作请参照说明书。


Q20电气控制盘出现4号异常显示,气化炉停止运行···(AX3.AX5)

1.显示2号时如不进行补水,那么就会出现4号显示,气化炉停止运行。

2.请按下警报停止开关,停止警报鸣响,然后进行加软水。请确认加水至水位计的正常水位。

3.请按下控制盘的异常复位开关,将4号显示关闭,气化炉开始运行。

※具体操作请参照说明书。

Q21 电气控制盘出现5号异常显示,气化炉停止运行···(AX3.AX5)

5号显示表示在运行中温水温度异常上升(90℃),气化炉停止运行。其原因有多种,因此请查看说明书进行确认。

※具体操作请参照说明书。


Q22 电气控制盘出现6号异常显示,停止供气···(AX5)

6号显示是「AX5」才具有的功能。在运行中未按下控制盘OFF键而气化炉电源断开,导致温水温度降低,浮控阀关闭,当电源恢复时,显示6号。这表示是由于停电等原因而造成LPG停止供应。

※具体处理措施请参照「AX5」说明书。


Q23 电气控制盘没有异常显示,但是气体不出来···(AX3.AX5)

 电气控制盘没有异常显示,但是气体不出来的情况下,请调查并确认以下内容。
1.控制盘的确认

①请通过电源灯的亮灭来确认电源是否正常供给。

②请请通过运行灯的亮灭来确认气化炉是否在运行。

③请通过浮控阀灯的亮灭来确认浮控阀是否打开。

2.本体以及设备方面的确认

①请确认浮控阀的复位杆是否已经按到底。

②请确认液入口阀以及气体出口阀是否打开。

3.LPG液体已流进到气化炉本体的确认
请确认储罐以及容器的总阀是否打开。

※详细处理措施请参照说明书。



Q24 控制盘显示的「_」或「=」或「≡」表示什么?(AX5)

「_」「=」「≡」显示是「AX5」才具有的功能。这表示控制盘的警报器音量。「_」为最小,「=」为中间,「≡」为最大的音量。长按异常复位开关,进入音量调整模式。按警报停止开关可以进行音量调整。退出时,请同时按住异常复位开关和警报停止开关。

※关于警报器音量调整方法,请参照操作说明书。


Q25 短期停止以及长期停止时应该如何操作?(AX3.AX5)
1.短期停止时的操作方法
请关闭气化炉后的气体出口阀,如要停止对电加热器的供电,请按下控制盘的停止开关。
2.长期停止时的操作方法

①请关闭液体入口的液入口阀。

②请将气化炉本体内部的所有LPG消耗完。

③请关闭气化炉后的气体出口阀。

④由于气化炉本体内还剩余若干的LPG,因此请确认周围没有烟火后,从气体排污阀逐渐放出LPG。放完后,请关闭好排污阀。

⑤请按下控制盘的停止开关,然后关闭电源开关。

※具体处理措施请参照说明书。


Q26 如何排除在内部滞留的污垢?(AX3.AX5)

请确认周围没有烟火后,从排污阀逐渐放出污垢。放出污垢后,请关闭好排污阀。

※具体处理措施请参照说明书。


Q27 停电恢复后如何操作?(AX3.AX5)

[AX3]

请确认控制盘的运行灯点亮后(灯灭时,请按下START开关),再确认浮控阀灯是否点亮。

①灯亮时,不需要做什么。

②灯熄灭时,温水温度自动上升,浮控阀灯开始闪烁,在确定气体供给到末端无障碍后,用力按下浮控阀的复位杆。



[AX5]

①没显示6号,浮控阀灯点亮时,不需要任何操作。

②显示6号,而浮控阀灯熄灭时,温水温度自动上升,浮控阀灯开始闪烁,在确定气体供给末端无障碍后,用力按下浮控阀的复位杆。


Q28 温控阀是什么?(REX)

温控阀是神乐独创的防止LPG液体流出的装置。由于停电等原因导致水温降低时,安装在气化炉入口部的温控阀会自动关闭。


Q29 如何确定电源开关的容量大小?(REX.CX)

REX请参照以下图。


CX请参照以下图。


Q30 如何确定电缆尺寸和规格?(REX.CX)

REX请参照以下图。


CX请参照以下图。


Q31 如何确定电加热器的功率和额定电流·电压以及电加热器部的引入电缆尺寸?(REX.CX)
 REX请参照以下图。


※特殊电压时,请参照说明书确认详细内容。


 CX请参照以下图。


※特殊电压时,请参照说明书确认详细内容。


Q32 加水方法和注意事项有哪些?(REX.CX)
 1.加水方法

①拧下温水槽上部的「加水接头」。

②根据型号投入规定量的防锈剂(我司指定品),加入软水。加水至水位计的供水上限(蓝色),水位计安装在温水槽上部。

③安装在寒冷地区(有可能会结冰的区域),请根据室外气温投入相应量的防冻液(我司指定品)。

④加完水之后,请给加水接头缠上生料带后安装。如不缠生料带,有可能加快水的消耗。

2.注意事项

①请使用软水,请勿使用自来水、地下水和工业用水。

②气化炉运行时,机器本身温度比较高,请注意防止烫伤。

※具体操作请参照说明书。


Q33 温水槽的水容量以及防锈剂·防冻液的投入量是多少?(REX.CX)
 REX
1.防锈剂(我司指定品)


2.防冻液(我司指定品)


CX
1.防锈剂(我司指定品)


2.防冻液(我司指定品)


Q34 温水温度降低,气体停止供应。(REX.CX)

1.温度控制开关是否故障?

2.温度保护开关是否故障?

3.温水水位是否降低?

4.安全栅(BR)是否故障?

5.电加热器是否正常?(断线或绝缘不良)

6.交流接触器是否正常?

7.电源保护开关是否断开?

8.是否停电?

※具体操作请参照说明书。


Q35 温水温度正常,而气体停止供应。(REX.CX)

1.LPG液体是否已流进到气化炉本体?

2.液入口的过滤阀是否堵塞?

3.气化炉的入口·出口阀是否打开?

4.温控阀是否关闭?

※具体操作请参照说明书。


Q36 短期停止以及长期停止时应该如何操作?(REX.CX)

1.短期停止时的操作方法

请关闭气化炉后的气体出口阀,如要停止对电加热器的供电,请关闭电源开关。

2.长期停止时的操作方法

①请关闭液体入口的液入口阀。

②请将气化炉本体内部的所有LPG消耗完。

③请关闭气化炉后的气体出口阀。

④由于气化炉本体内还剩余若干的LPG,因此请确认周围没有烟火后,从气体排污阀逐渐放出LPG。放完后,请关闭好排污阀。

⑤关闭电源保护开关

※具体操作请参照说明书。


Q37 如何排除在内部滞留的污垢?(REX.CX)

请确认周围没有烟火后,从排污阀逐渐放出污垢。放出污垢后,请关闭好排污阀。

※具体操作请参照说明书。


Q38 停电恢复后如何操作?(REX.CX)

[REX]

1.温控阀打开时,不需要任何操作。

2.温控阀关闭时,温控阀前后可能会有0.6MPa以上的差压。此时,请按下温控阀侧面的旁通按钮打开温控阀。

※具体操作请参照说明书。

[CX]

请确认气相出口的压力表,确认气体供给是否停止。

①气体供给没停止时,不需要任何操作。

②气体供给停止时,请在温水温度上升到75℃以上后,用力按下浮控阀的复位杆。
