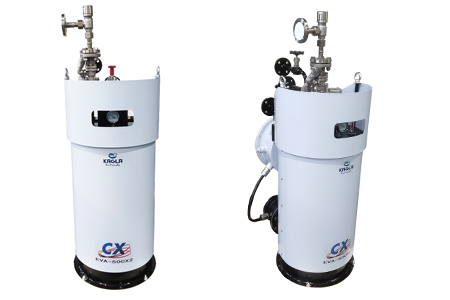

CX系列气化炉
特长
》卓越的安全设计
KAGLA拥有独特高效的磁铁内装式浮控阀，确保一旦发生LPG过液能及时
自动关闭。温度异常上升或水位
异常低下时，会自动切断电源，防止空烧等引起的产品损伤。
浮控阀运行原理浮控阀是不需要用电、空气或其他操纵性气体的控制，而是由浮力与磁铁进行控制的安全性结构。
①因某种原因造成的热源问题或气化炉超负荷运作时，热交换器内的LPG液体不能完全气化，LPG液体会充满内腔，通过浮力使浮控阀上推。
②浮控阀上升到一定高度时，通过浮控阀上部磁铁的吸力把内腔的出口密封，防止LPG过液泄漏到燃烧器。
③由于磁铁吸力能够长久保持，因此在确保故障消除之前，阀门一直处于关闭状态。
》丰富的机型
能够为客户提供蒸发能力从50～500kg/h的6种丰富型号进行选择。另外500kg/h以上或者使用其他热源（温水式、蒸汽式等）的机种也能提供。
》小巧型设计
紧凑的设计实现业界小巧尺寸。能在有限的空间内完成安装。
》便利的维修保养
人性化的设计能使气化炉的本体上部可以打开，进行开放式的检查、清洗与维修，从而保证了设备能更长久的使用。
》简单施工
》小巧型设计
紧凑的设计实现业界小巧尺寸。能在有限的空间内完成安装。
》便利的维修保养
人性化的设计能使气化炉的本体上部可以打开，进行开放式的检查、清洗与维修，从而保证了设备能更长久的使用。
》简单施工
控制盘一体化的CX使电气的安装施工更加简单。
技术参数
| 型 号 | EV-50CX | EV-100CX | EV-150CX | EV-200CX | EV-300CX | EV-500CX | ||
| 气化量 | kg/h | 50 | 100 | 150 | 200 | 300 | 500 | |
| 水容量 | liters | 50 | 50 | 95 | 120 | 130 | 275 | |
| 设计压力 | MPa | 1.77 | ||||||
| 液体入口尺寸 | In | Rc 3/4 | Rc 1 | |||||
| 气体出口尺寸 | In | Rc 1 | Rc1 . 1/4 | |||||
| 耐压测试压力 | MPa | 2.66 | ||||||
| 安全阀设定压力 | MPa | 1.72 | ||||||
| 运行温度 | ℃ | 75 ～ 85 | ||||||
| 电加热器功率 | kW | 8 | 14 | 21 | 28 (14kW×2) | 42 (21kW×2) | 63 (21kW×3) | |
| 电源电压 | 电加热器 | 3相 380V ※ | ||||||
| 尺寸 | 宽 W (mm) | 420 | 420 | 480 | 520 | 520 | 670 | |
| 深 D (mm) | 684 | 654 | 710 | 750 | 750 | 895 | ||
| 高 H (mm) | 857 | 857 | 1058 | 1098 | 1158 | 1387 | ||
| 重量 | kg | 175 | 175 | 250 | 305 | 335 | 680 | |
| 设计标准 | 压力容器/JIS B-8265 ExPlosion-Proof Construction/NEPSI (National Supervision and Inspection Center for Explosion Protection and Safety Instrumentation) | |||||||
※标准品为380V 电压，如需其他电压也可以提供。
系统图
