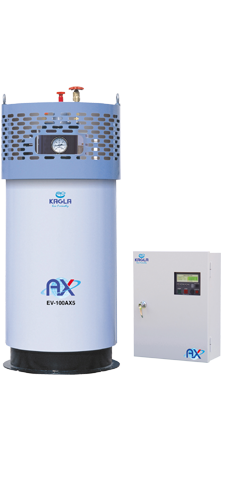

AX5系列气化炉

AX5系列气化炉



防爆合格品
特种设备(压力容器)对应品

资料下载

特长

》运行状况一目了然

AX5配有数显控制盘,信号灯、数字、闪烁等组合显示,使气化炉的运行状态一目了然。在发生故障时,通过控制盘的显示能迅速判断故障原因,及时修复。


显示气化炉运行状态状态-不良主要原因
2运行水位低下警告
3(常亮)停止浮控阀关闭
(主要原因:温控开关故障)
3(闪烁)浮控阀关闭
(主要原因:超负荷使用/电加热器断线)
4水位异常低下
5(常亮)温度异常上升
(主要原因:电子控制盒故障/交流接触器故障)
5(闪烁)温度异常上升
(主要原因:温控开关故障)
6停电
.(指示灯)电加热器通电中
0运行液相自动切换阀需要复位

》卓越的安全设计

KAGLA拥有取得专利的磁铁内装式浮控阀,确保一旦发生LPG过液能及时自动关闭。温度异常上升或水位异常低下时,会自动切断电源,防止空烧等引起的产品损伤。

  浮控阀运行原理


1、因某种原因造成的热源问题或气化炉超负荷运作时,热交换器内的LPG液体不能完全气化,LPG液体会充满内腔,通过浮力使浮控阀上推。
2、浮控阀上升到一定高度时,通过浮控阀上部磁铁的吸力把内腔的出口密封,防止LPG过液泄漏到燃烧器。
3、由于磁铁吸力能够长久保持,因此在确保故障消除之前,阀门一直处于关闭状态。


》丰富的机型

能够为客户提供蒸发能力从50~500kg/h的6种丰富型号进行选择。另外500kg/h以上或者使用其他热源(温水式、蒸汽式等)的机种也能提供。

》小巧型设计

紧凑的设计实现业界最小尺寸。能在有限的空间内完成安装。

》 便利的维修保养

人性化的设计能使气化炉的本体上部可以打开,进行开放式的检查、清洗与维修,从而保证了设备能更长久的使用。

技术参数

型 号EV-50AX5EV-100AX5EV-150AX5EV-200AX5EV-300AX5EV-500AX5
 气化量kg/h50100150200300500
 水容量liters505095120130275
 设计压力MPa1.77
 液体入口尺寸InRc 3/4Rc 1
 气体出口尺寸InRc 1Rc1 . 1/4
 耐压测试压力MPa2.66
 安全阀设定压力MPa1.72
 运行温度75 ~ 85
 电加热器功率kW8

14

21

28
(14kW×2)
42
(21kW×2)
63
(21kW×3)
 电源电压电加热器
3相 380V ※
控制盘单相 220V
 尺寸宽 W (mm)420420480520520670
深 D (mm)684642682732732847
高 H (mm)8578571058109811581387
 重量kg160160235290320665
 设计标准压力容器/JIS B-8265
ExPlosion-Proof Construction/NEPSI
(National Supervision and Inspection Center for Explosion Protection and Safety Instrumentation)

※标准品为380V 电压,如需其他电压也可以提供。

系统图
