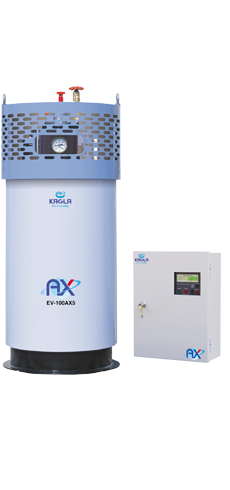

氨气气化炉AX5系列

氨气气化炉AX5系列

神乐最高性能的世界战略型产品



防爆合格品

特种设备(压力容器)对应品

资料下载

★特长

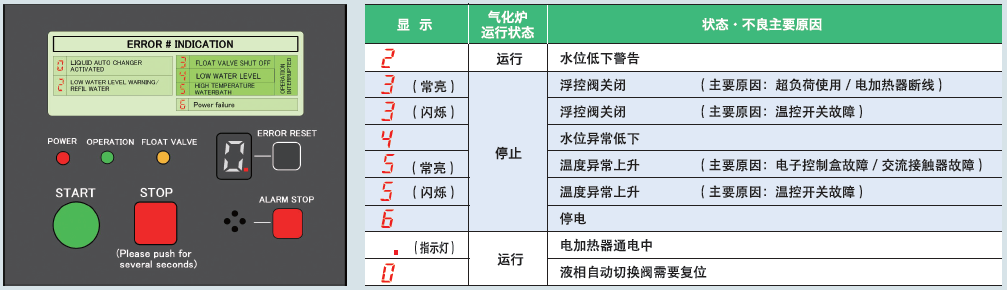

①运行状况一目了然

AX5配有数显控制盘,信号灯、数字、闪烁等组合显示,使气化炉的运行状态一目了然。在发生故障时,通过控制盘的显示能迅速判断故障原因,及时修复。



②卓越的安全设计

       KAGLA拥有取得专利的磁铁内装式浮控阀,确保一旦发生LPG过液能及时自动关闭。温度异常上升或水位异常低下时,会自动切断电源,防止空烧等引起的产品损伤。

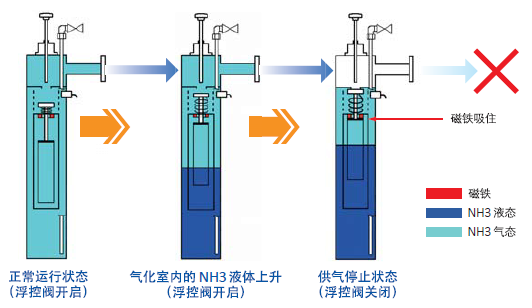

※浮控阀运行原理


1、因某种原因造成的热源问题或气化炉超负荷运作时,热交换器内的NH3液体不能完全气化,NH3液体会充满内腔,通过浮力使浮控阀上推。
2、浮控阀上升到一定高度时,通过浮控阀上部磁铁的吸力把内腔的出口密封,防止NH3过液泄漏到用气端。
3、由于磁铁吸力能够长久保持,因此在确保故障消除之前,阀门一直处于关闭状态。



③丰富的机型

能够为客户提供蒸发能力从20~170kg/h的6种丰富型号进行选择。另外170kg/h以上或者使用其他热源(温水式、蒸汽式等)的机种也能提供。


④小巧型设计

紧凑的设计实现业界最小尺寸。能在有限的空间内完成安装。


⑤便利的维修保养

人性化的设计能使气化炉的本体上部可以打开,进行开放式的检查、清洗与维修,从而保证了设备能更长久的使用。


★技术参数


※标准品为380V 电压,如需其他电压也可以提供。

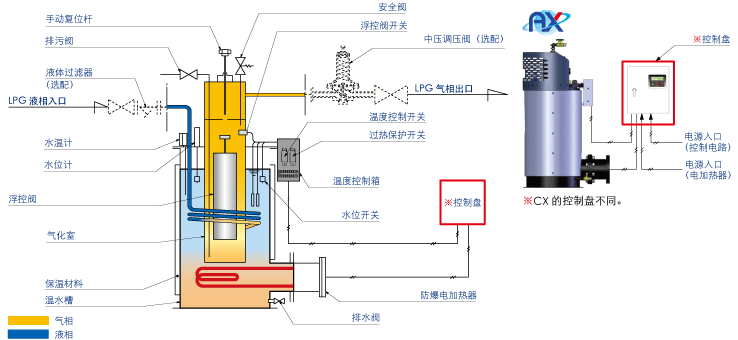

系统图
